يختلف تتبع الحرارة الكهربائية وفقًا للعملية ، والمواد ، ودرجة حرارة الصيانة ، ونموذجها مختلف أيضًا ، لذلك عندما يكون المستخدم قيد الاستخدام ، يمكنك معرفة المناسبة التي يستخدمونها ، واختيار النموذج المقابل ، إذا اخترت نموذجًا سيئًا ، يمكنك السماح لفنيي مصنعي التدفئة الكهربائية بالمساعدة في الاختيار.
يتم تصنيف تتبع الحرارة الكهربائية حسب مجال الاستخدام
تتبع الحرارة الكهربائية الصناعية: تتبع الحرارة الكهربائية ذات الطاقة الثابتة ، تتبع درجة الحرارة ذاتية التحديد (اعتمادًا على البيئة المناسبة ومتطلبات درجة الحرارة ودرجة الحرارة المرتفعة ودرجة الحرارة المتوسطة ودرجة الحرارة المنخفضة وما إلى ذلك ، يتم وضعها مؤقتًا في تتبع الحرارة الكهربائية الصناعية) ، تسخين MI كابل ، أنبوب مركب لأخذ عينات تتبع الحرارة ، نظام تتبع حرارة لتجميع الجلد ، إلخ ؛
تتبع الحرارة الكهربائية المدنية: تتبع حرارة الطاقة الشمسية ، تدفئة الأرضية الكهربائية (كابل التدفئة ، حصيرة التدفئة ، حصيرة رقائق الألومنيوم ، إلخ) ؛
تتبع الحرارة الكهربائية الخاصة: تتبع الحرارة الكهربائية من مطاط السيليكون ، تتبع الحرارة الكهربائية الخاصة بالنار.
كيف يعمل تتبع الحرارة الكهربائية
تحتاج إلى معرفة أي نموذج لتتبع الحرارة الكهربائية الذي تستخدمه ، وهنا أساسًا مبدأ العمل لتتبع درجة الحرارة ذاتية التحديد وتتبع الحرارة الكهربائية الثابتة:

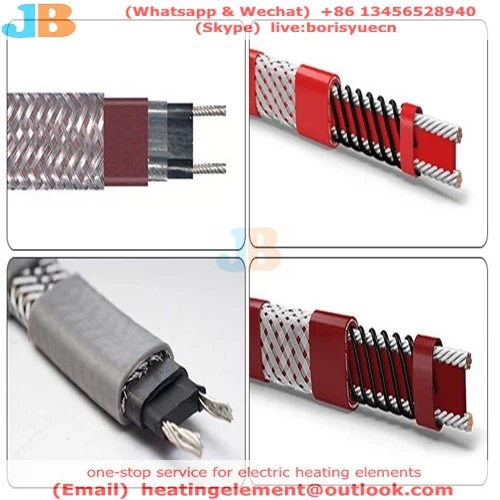

مبدأ عمل تتبع درجة الحرارة ذاتية التحديد: تُستخدم الثرمستورات PTC لتحويل الطاقة الكهربائية إلى طاقة حرارية ، ومبدأ العمل لمعامل درجة الحرارة الإيجابية يجعل تتبع الحرارة الكهربائية هذا يعدل ذاتيًا الطاقة مع تغيرات درجة الحرارة. من المظهر ، يمكن ملاحظة أن التكنولوجيا الحقيقية PTC لتتبع الحرارة الكهربائية لدرجة الحرارة ذاتية التحديد هي طبقة بلاستيكية موصلة سوداء بين قضبان التوصيل المتوازية ، ويلعب القضيبان دورًا موصلًا فقط. تحدد هذه الخصائص أن تركيب الكابلات الكهربائية ذات درجة الحرارة ذاتية التحديد يمكن أن تتداخل وتتقاطع ، ولن تحرق الأسلاك والكابلات بسبب ارتفاع درجة الحرارة.

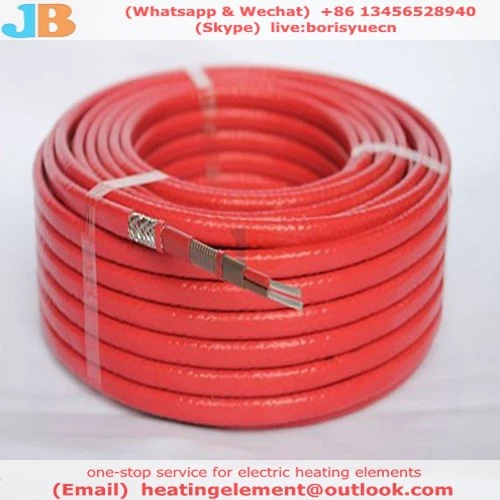

تتبع حرارة درجة الحرارة ذاتية التحديد
مبدأ عمل التتبع الكهربائي الثابت للسلسلة: هو منتج تسخين كهربائي مصنوع من عنصر تسخين سلك أساسي ، أي من خلال التيار الموجود على السلك الأساسي بمقاومة معينة ، ينبعث السلك الأساسي حرارة جول ، بسبب مقاومة طول الوحدة من السلك الأساسي والتيار يمر. الطول الكامل متساوٍ ، توليد الحرارة في كل مكان متساوٍ ، لن يكون مثل التسخين الكهربائي الموازي مع زيادة طول الاستخدام لإحداث طاقة منخفضة عند الذيل ، لذلك فهو مناسب بشكل أساسي لتتبع الحرارة لخط الأنابيب لمسافات طويلة ، مع باور بوينت.

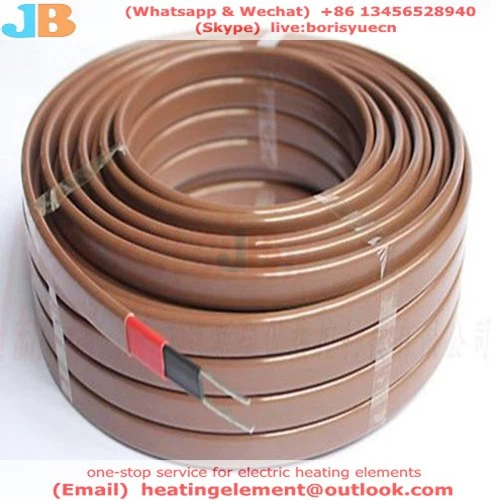

سلسلة تتبع الطاقة الكهربائية الثابتة
مبدأ العمل لتتبع الحرارة الكهربائية المتوازية ذات الطاقة الثابتة: قضيب ناقل الطاقة عبارة عن سلكين نحاسيين معزولين متوازيين ، يتم لفهما على طبقة العزل الداخلية ، وسلك التسخين متصل بقضيب النقل كل مسافة معينة (أي ، "التسخين طول المقطع ") لتشكيل مقاومة متوازية مستمرة ، وبعد تنشيط قضيب الناقل ، ترتفع درجة حرارة كل مقاومة متوازية ، وبالتالي تشكل كابل تسخين مستمر.
